ELEMENT HEADSHELL LEAD WIRE GEHL-S627

純銀線を中心に配置し、高純度6N銅線を密に巻き付けた導体構成のヘッドシェル用リードワイヤー。
3方向接点の端子はそれぞれ1.0mm、1.2mm、1.3mmの3種類のピン径に適合し、その組合せにより4種類の製品を展開しています。

SPECIFICATION

CONDUCTOR:純銀線+6N銅線 (0.27sqmm)
JACKET:PVC (BLACK)
CONTACT:リン青銅+金メッキ仕上げ

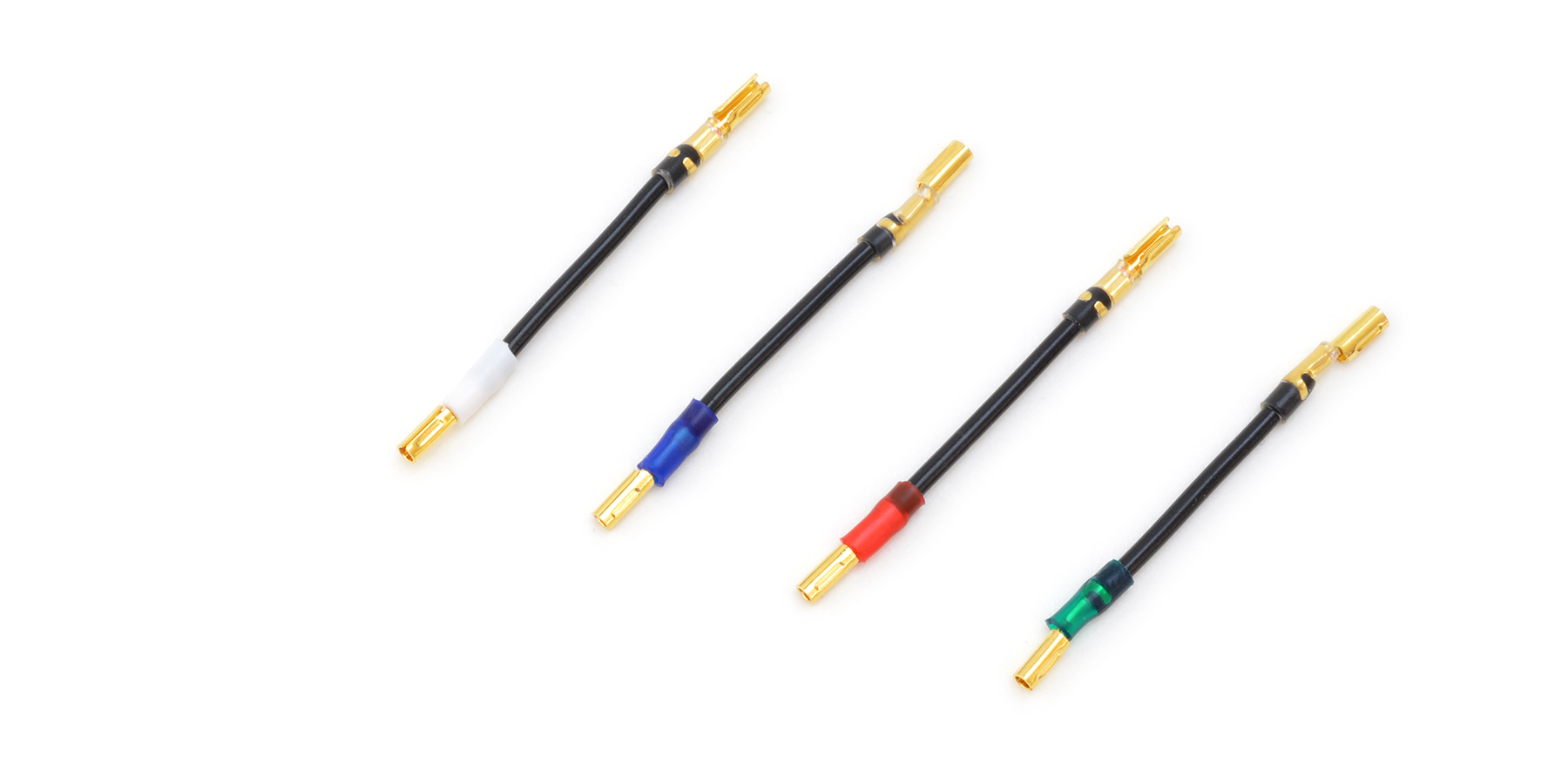

COLOR TUBE:WHITE(L+),BLUE(L-),RED(R+),GREEN(R-)
PIN DIAMETER:
GEHL-S627-1012:1.0mm(HEADSHELL)-1.2mm(CARTRIDGE)
GEHL-S627-1013:1.0mm(HEADSHELL)-1.3mm(CARTRIDGE)
GEHL-S627-1212:1.2mm(HEADSHELL)-1.2mm(CARTRIDGE)
GEHL-S627-1213:1.2mm(HEADSHELL)-1.3mm(CARTRIDGE)

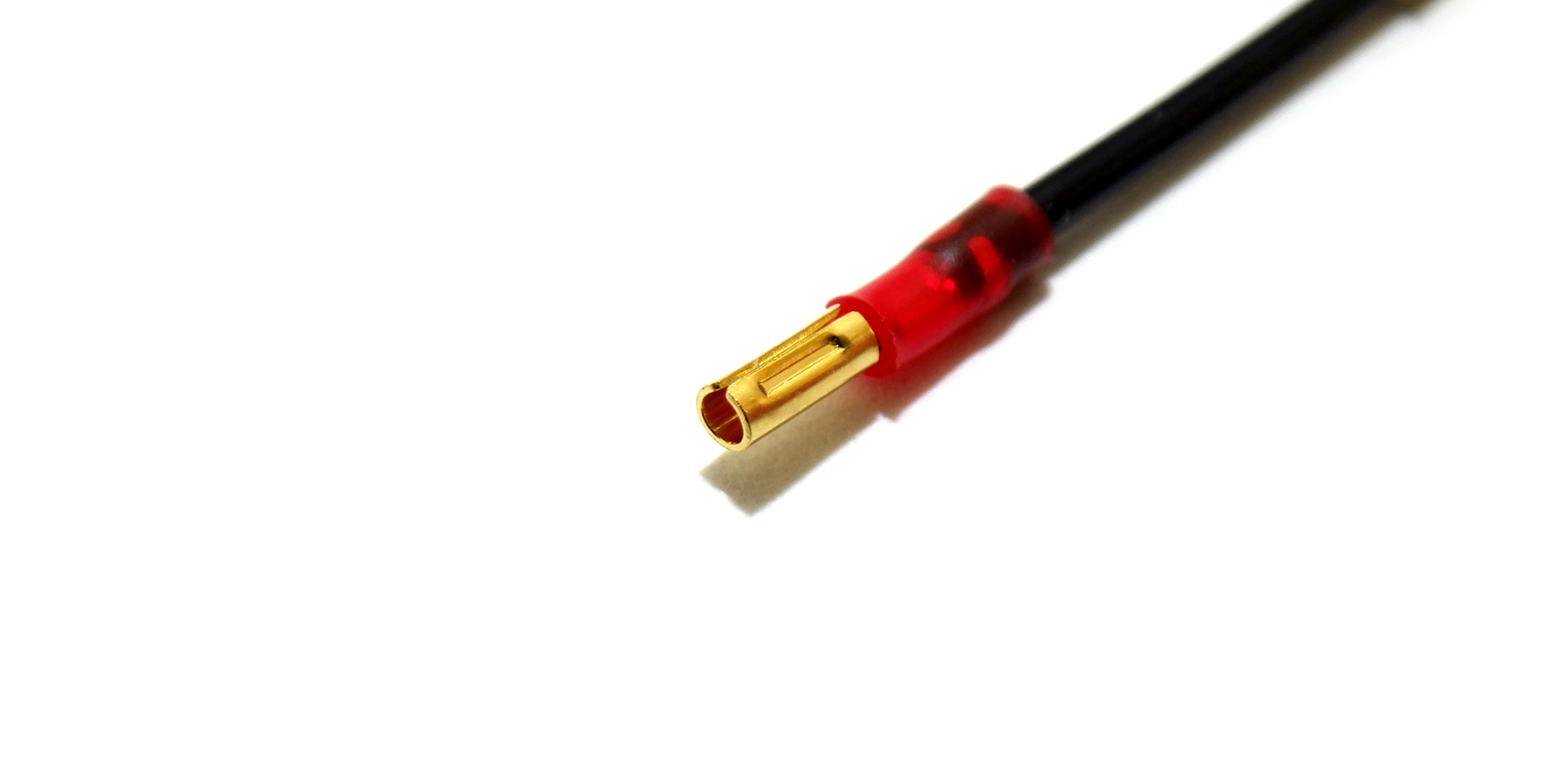

※カラーチューブを被せているコンタクトが、ヘッドシェル側の想定です。

MADE IN JAPAN
